2025年06月09日

AKI80でCP/M（その３）ＰＩＯ試験

１．はじめに
　秋月さんの秋葉原店で¥280 で特売されているスーパーＡＫＩ８０がＸ（旧Twitter）で話題になっています。以前購入した AKI80ゴールドを発掘し、20ピンのPICを使ってCP/Mが動くように改造し、タイマ割込みを使った割込みが問題なく動いたことを前回の記事で書きました。
　今回はＰＩＯ（ＣＰＵに内蔵されているパラレルインターフェース）の動作確認について書いてみたいと思います。

２．ＰＩＯ機能
　ＣＰＵ（TMPZ84C015）に内蔵されたＰＩＯは同シリーズの別チップだったＰＩＯをほぼそのまま１チップ化したもので２チャンネルのパラレルインターフェース機能があります。

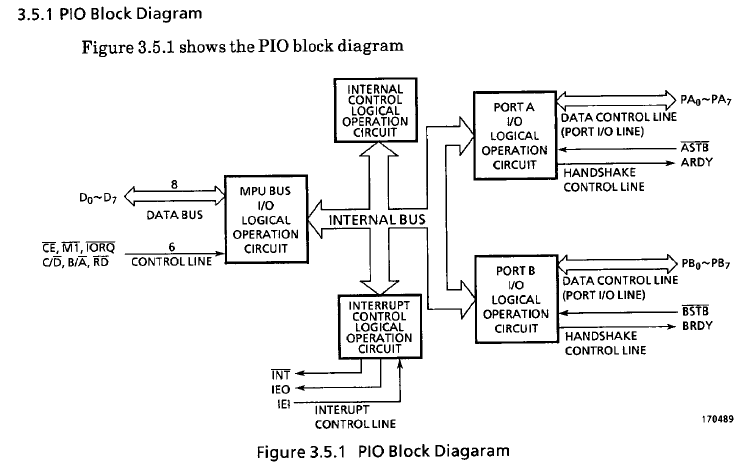

　下図はＰＩＯ機能のブロック図です（タイポってますね⇒最下行のDiagaram）。

ＰＩＯのブロック図（TOSHIBAのデータシートから抜粋）

　ＰＩＯには次の４つのモードがあります。

モード０：ハンドシェイク方式のバイト出力
モード１：ハンドシェイク方式のバイト入力
モード２：ハンドシェイク方式のバイト入出力（ポートＡのみ可）
モード３：ビットモード

　今回の動作試験ではモード３を使用します。このモードはビット単位で割込み指定可能で複数ビットでのａｎｄ／ｏｒ条件も指定できるので外部からの信号に対する割込みコントローラ的に使用することも可能です（今回の試験ではPIOの割込みは使用しません）。

３．試験内容
　先日、AliExpressさんで格安のマイクロサーボ（SG90）を見つけ購入しましたので、今回の試験ではＺ８０でマイクロサーボを動かしてみたいと思います。Z80でサーボを動かす日が来るとは思ってもいませんでした。Ｌチカならぬサボグル（サーボをグルグル回す）ですねｗ

マイクロサーボ（SG90）

　サーボモータは下図のように20ms程の周期のＰＷＭ信号で制御可能です。

サーボモータの制御（SG90のデータシートから抜粋）

４．サーボ制御
　ＰＷＭ機能の無いＺ８０で制御できるのでしょうか？
⇒タイマ割込みを使えば割合簡単に制御できます。制御信号の生成方法に関しては「PIC24FJで４足ロボットの製作」の記事を参照してください。

　今回は３つのタイマ割込みとＰＩＯの全出力を使い、１６個のマイクロサーボの制御信号の生成にチャレンジしてみました。サーボの制御信号はタイマ割込み処理によってバックグラウンドで生成されるので、アプリケーション側ではサーボ制御用の変数を変更するだけでサーボを自由に動かすことができます。

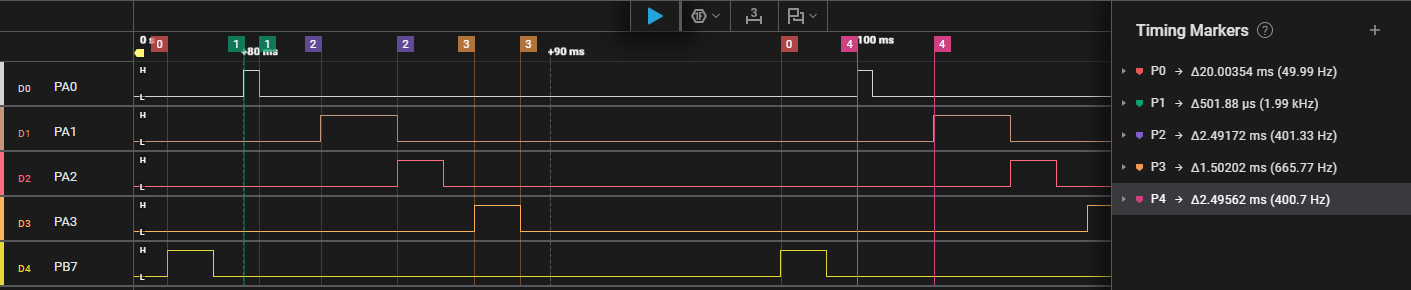

　下図は今回作成したサーボ制御信号の出力例です。図中のそれぞれのタイミングマーカーは

Ｐ０：ＰＷＭの周期
Ｐ１：最短パルス幅
Ｐ２：最長パルス幅
Ｐ３：パルス幅の中央値
Ｐ４：隣接するチャンネル間の時間差

です。

サーボモータの制御信号例

　サーボ制御信号発生処理部のソースも貼っておきます。

サーボ制御信号生成処理（Z80アセンブラ）

                                ;++++++++++++++++++++++++++++++++++++
                                ; AKI80 serbo control test
                                ;  Ver 0.01 2025/06/06 by skyriver
                                ;++++++++++++++++++++++++++++++++++++

                                        .LIST

  0023                          SETTIM  EQU     00100011B               ; CTC mode enable int,timer,pre:256
  0080                           INTBIT EQU     10000000B               ;  enabke interrupt
  0004                           TIMBIT EQU     00000100B               ;  set timer value next


  0000'                                 ASEG
                                        ORG     0100H

  0100    18 25                 START:  JR      Init                    ; initialize CTC & PIO
  0102    18 5D                 EXIT:   JR      StopInt                 ; stop interrupt

  0104    80 00                 Serbo0: DB      80H,00H                 ; PIOA0 serbo pulse width and adjust
  0106    80 00                 Serbo1: DB      80H,00H                 ; PIOB0
  0108    80 00                 Serbo2: DB      80H,00H                 ; PIOA1
  010A    80 00                 Serbo3: DB      80H,00H                 ; PIOB1
  010C    80 00                 Serbo4: DB      80H,00H                 ; PIOA2
  010E    80 00                 Serbo5: DB      80H,00H                 ; PIOB2
  0110    80 00                 Serbo6: DB      80H,00H                 ; PIOA3
  0112    80 00                 Serbo7: DB      80H,00H                 ; PIOB3
  0114    80 00                 Serbo8: DB      80H,00H                 ; PIOA4
  0116    80 00                 Serbo9: DB      80H,00H                 ; PIOB4
  0118    80 00                 SerboA: DB      80H,00H                 ; PIOA5
  011A    80 00                 SerboB: DB      80H,00H                 ; PIOB5
  011C    80 00                 SerboC: DB      80H,00H                 ; PIOA6
  011E    80 00                 SerboD: DB      80H,00H                 ; PIOB6
  0120    80 00                 SerboE: DB      80H,00H                 ; PIOA7
  0122    80 00                 SerboF: DB      80H,00H                 ; PIOB7

  0124    0104                  SerbPt: DW      Serbo0
  0126    01                    PerBit: DB      1                       ; period bit value


                                ; initialize CTC, PIO and work area
  0127    F3                    Init:   DI
  0128    ED 5E                         IM      2
  012A    3E 01                         LD      A,high IntVec
  012C    ED 47                         LD      I,A
  012E    CD 0141                       CALL    IniCtc
  0131    CD 014E                       CALL    IniPio
  0134    21 0104                       LD      HL,Serbo0
  0137    22 0124                       LD      (SerbPt),HL
  013A    3E 01                         LD      A,1
  013C    32 0126                       LD      (PerBit),A
  013F    FB                            EI
  0140    C9                            RET


                                ; initialize CTC
  0141    3E C8                 IniCtc: LD      A,low IntVec
  0143    D3 10                         OUT     (CTCCH0),A              ; set vector addr
  0145    3E A7                         LD      A,SETTIM OR INTBIT OR TIMBIT
  0147    D3 10                         OUT     (CTCCH0),A
  0149    3E 78                         LD      A,120                   ; 12.288*1000000/256/120=400[Hz] = 2.5ms
  014B    D3 10                         OUT     (CTCCH0),A
  014D    C9                            RET


                                ; initialize PIO
  014E    21 015E               IniPio: LD      HL,PINIDAT
  0151    E5                            PUSH    HL
  0152    01 031D                        LD     BC,PINILEN * 256 + PIOACMD
  0155    ED B3                          OTIR
  0157    E1                             POP    HL
  0158    01 031F                       LD      BC,PINILEN * 256 + PIOBCMD
  015B    ED B3                         OTIR
  015D    C9                            RET

  015E                          PINIDAT:
  015E    CF                            DB      11001111B               ; mode3(bit mode)
  015F    00                            DB      00000000B               ; all bits are output
  0160    07                            DB      00000111B               ; no interrupt
  0003                          PINILEN EQU     $ - PINIDAT


                                ; stop CTC int
  0161                          StopInt:
  0161    3E 03                         LD      A,00000011B             ; reset channel
  0163    D3 10                         OUT     (CTCCH0),A
  0165    F3                            DI
  0166    C9                            RET


                                ; timer interrupt
                                ;  pulse width 1.5 +/ 0.8[ms]
                                ;   2.5ms : 120  96             ; (255*(1/2-1/8)+24)/120*2.5 = 2.49[ms]
                                ;   1.5ms :  72  48
                                ;   0.5ms :  24   0
  0018                          LOWOFST EQU     24              ; lowest value offset

  0167                          IntCtc0:
  0167    F5                            PUSH    AF
  0168    C5                             PUSH   BC
  0169    E5                              PUSH  HL
  016A    3E A7                            LD   A,SETTIM OR INTBIT OR TIMBIT
  016C    D3 11                            OUT  (CTCCH1),A
  016E    D3 12                            OUT  (CTCCH2),A
  0170    2A 0124                          LD   HL,(SerbPt)

  0173    7E                               LD   A,(HL)
  0174    CB 3F                            SRL  A
  0176    47                               LD   B,A
  0177    E6 FC                            AND  0FCH
  0179    0F                               RRCA
  017A    0F                               RRCA
  017B    90                               SUB  B
  017C    ED 44                            NEG
  017E    C6 18                            ADD  A,LOWOFST       ; add serbo senter value
  0180    23                               INC  HL
  0181    86                               ADD  A,(HL)          ; add adjust
  0182    23                               INC  HL
  0183    D3 11                            OUT  (CTCCH1),A

  0185    7E                               LD   A,(HL)
  0186    CB 3F                            SRL  A
  0188    47                               LD   B,A
  0189    E6 FC                            AND  0FCH
  018B    0F                               RRCA
  018C    0F                               RRCA
  018D    90                               SUB  B
  018E    ED 44                            NEG
  0190    C6 18                            ADD  A,LOWOFST       ; add serbo senter value
  0192    23                               INC  HL
  0193    86                               ADD  A,(HL)          ; add adjust
  0194    23                               INC  HL
  0195    D3 12                            OUT  (CTCCH2),A

  0197    3A 0126                          LD   A,(PerBit)      ; get bit pattern
  019A    D3 1C                            OUT  (PIOADAT),A
  019C    D3 1E                            OUT  (PIOBDAT),A
  019E    07                               RLCA
  019F    30 03                            JR   NC,IntC010

  01A1    21 0104                          LD   HL,Serbo0
  01A4                          IntC010:
  01A4    22 0124                          LD   (SerbPt),HL
  01A7    32 0126                          LD   (PerBit),A
  01AA    E1                               POP  HL
  01AB    C1                              POP   BC
  01AC    F1                             POP    AF
  01AD    FB                    IntNul: EI
  01AE    ED 4D                         RETI


                                ; CTC ch1 interrupt
                                ;  (serbo pulse off
  01B0                          IntCtc1:
  01B0    F5                            PUSH    AF
  01B1    3E 23                          LD     A,SETTIM        ; disable int, not set timer value
  01B3    D3 11                          OUT    (CTCCH1),A
  01B5    AF                             XOR    A
  01B6    D3 1C                          OUT    (PIOADAT),A     ; set serbo pulse off
  01B8    F1                             POP    AF
  01B9    FB                            EI
  01BA    ED 4D                         RETI

  01BC                          IntCtc2:
  01BC    F5                            PUSH    AF
  01BD    3E 23                          LD     A,SETTIM        ; disable int, not set timer value
  01BF    D3 12                          OUT    (CTCCH2),A
  01C1    AF                             XOR    A
  01C2    D3 1E                          OUT    (PIOBDAT),A     ; set serbo pulse off
  01C4    F1                             POP    AF
  01C5    FB                            EI
  01C6    ED 4D                         RETI


                                        ORG     ($+0007H) AND 0FFF8H

  01C8                          IntVec:
  01C8    0167                          DW      IntCtc0
  01CA    01B0                          DW      IntCtc1
  01CC    01BC                          DW      IntCtc2
  01CE    01AD                          DW      IntNul


                                        END

　また、AKI80 のピンヘッダに出ているPIO出力をマイクロサーボへ接続するために、下図のようなサーボ用ハブを作成しました。

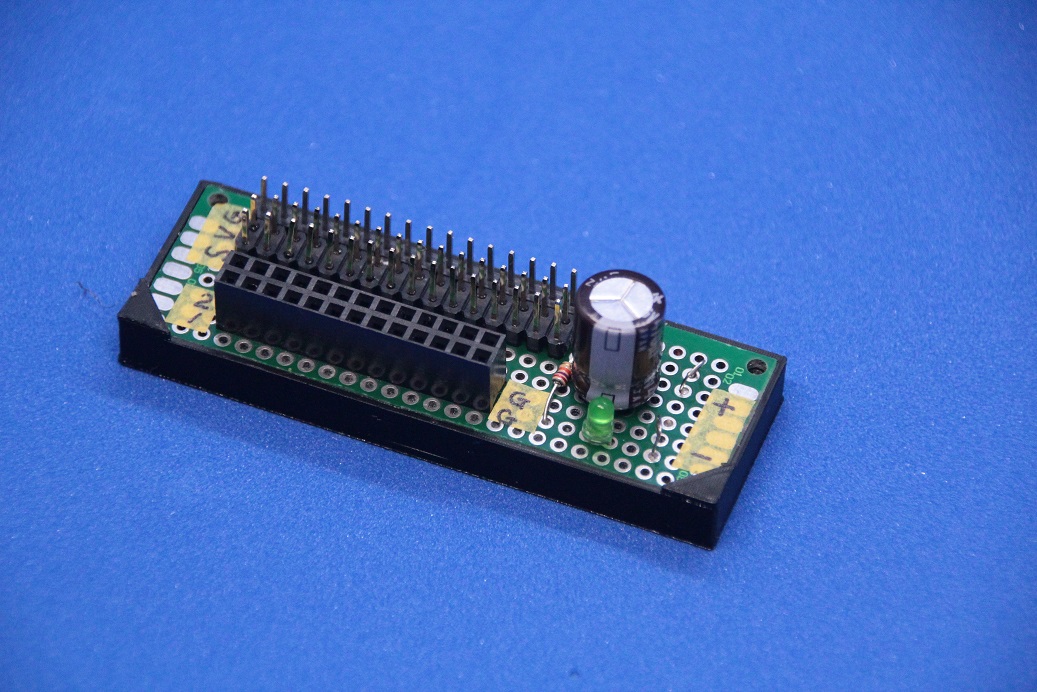

サーボ用ハブ

　下図は今回作成したサーボ用ハブを使ってAKI80にマイクロサーボを接続した状態の写真です。上記のサーボ制御信号発生処理を使ってGAME言語でサーボの試験処理を記述し、動かしました。

マイクロサーボとＡＫＩ８０

　X（旧Twitter）に投稿したメッセージに添付した動画を貼っておきます。最初の４個は手持ちであったもので動作音が大きいようです。５番目以降のサーボは最近購入（昨日着荷）したものでケース内のギアにグリスがたっぷりと塗布されていて最後のサーボだけ動作音が大きめです。最初と最後のサーボは動きも渋いようですね。ソフトウェア的にはオフセット調整機能もあるのですが、大きくずれている個体は無かったのでオフセット調整は行っていません。

★追記　2025/06/10　{
　動画をよく見るとサーボの動きが激しくなるとサーボ用ハブの緑ＬＥＤの光が弱くなっています。これは安定化電源の電流制限により供給電圧が低下している状況だと思われます。電流制限の値を２．５Ａから３．０Ａに変更したところ、全てのサーボが正常に動くようになりました。
}

AKI80を改造しCP/Mを起動できタイマ割込みも動いたのでPIOの試験を行いました
蟻さんからマイクロサーボを購入したので制御してみました
Lチカならぬサボグルですねw
Z80でサーボを制御する日が来るとは夢にも思いませんでした
詳細は下記URLにてhttps://t.co/D5i9h1OQlL #Aki80Adapter #Aki80 https://t.co/TiHH6x1b1M pic.twitter.com/poEJZHe50U
— skyriver (@wcinp) June 9, 2025

[TOP] [ 前へ ] 連載記事一覧 [ 次へ ]

ラベル：AKI80 AKI80Gold AKI80改造 CP/M Aki80Adapter BlogAki80AdaBlog PIC18F14K50 M68AF127B twitter TMPZ84C015 サーボモーターマイクロサーボ SG-90 PWM

【関連する記事】

posted by skyriver at 18:13| Comment(0) | Z80 |

2025年06月01日

AKI80でCP/M（その２）割込み動作試験

１．はじめに
　前回の記事で秋月さんが販売しているAKI-80を改造して CP/M が動作するようになったことを書きましたが、今回は割込み動作を確認しましたので記録しておきます。前回の記事に書いたように割込み対応の回路部分は今回開発したプリント基板のAki80Adapterを製造依頼した後に変更し、AKI-80の本体側に追加したものです。

２．タイマ割込み
　CPU(TMPZ84C015）に内蔵されているうカウンタ／タイマ（以降、CTCと記す）を使ったタイマ割込みで割込み動作試験を行いました。

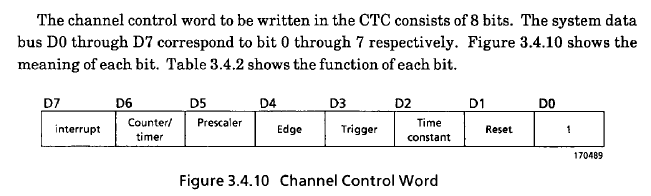

　CTCには４つのチャンネルがあり、今回は２番目のch1を使ってみます。CTCのコントロールレジスタのビットアサインは下図のようになっています、

CTCのコントロールレジスタ（TOSHIBAのデータシートから抜粋）

　試験内容としては「５ｍｓ毎にタイマ割込みを発生させ、割込み処理内でワードデータをインクリメントする」という簡易なものです。
　下図は試験時の画面です。0x0100,0x0102 がそれぞれタイマ割込み設定と停止の処理で0x0104がカウンタです。想定通りカウンタがインクリメントされているので割込み処理は問題なく動作しているようです。
　尚、アセンブラルーチンのロードはGAME言語で作成した自作モニタ（Gamon）を使い、試験処理もGAME言語で記述しています。

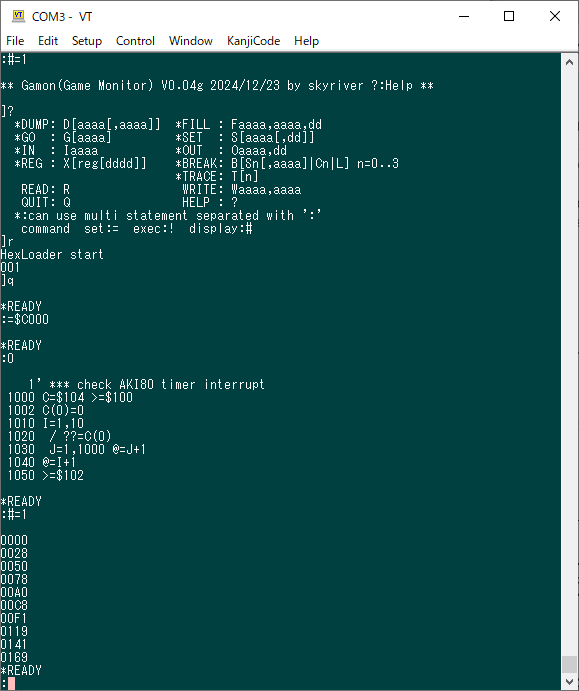

タイマ割込み試験時の画面

　タイマ割込み設定処理のソースは下記の通りです。Z80での通常のmode2割込み処理です。

タイマ割込み設定処理（Z80アセンブラ）

                               ;++++++++++++++++++++++++++++++++++++
                                ; AKI80 timer interrupt test
                                ;  Ver 0.01 2025/05/30 by skyriver
                                ;++++++++++++++++++++++++++++++++++++

                         C              INCLUDE Aki80Ada.inc
                         C      ;++++++++++++++++++++++++++++++++++++
                         C      ; definitions for Aki80Adaptor
                         C      ;   Ver 0.01 2025/05/22 by skyriver
                         C      ;++++++++++++++++++++++++++++++++++++
                         C
                         C              ifndef  AKI80ADA
                         C
                         C      AKI80ADA EQU    1
                         C
                         C
                         C      DATPORT EQU     0ECH    ; data port
                         C      CMDPORT EQU     0EDH    ; command port
                         C
                         C
                         C      ; +++ status bit allign +++
                         C      RXRDY_B EQU     01H
                         C      TXRDY_B EQU     80H
                         C      SDERR_B EQU     02H
                         C
                         C
                         C      ; +++ mode command +++
                         C      SIO_CHAR        EQU     1       ; char mode
                         C      SIO_STR         EQU     2       ; put string
                         C      SD_SECT         EQU     3       ; set sector
                         C      SD_RD           EQU     4       ; read block
                         C      SD_WRBUF        EQU     5       ; write data to buffer
                         C      SD_WR           EQU     6       ; write block
                         C      SD_INI          EQU     12H     ; init SD
                         C
                         C
                         C      ; **** internal I/O ****
                         C
                         C      CTCCH0  EQU     10H             ; CTC
                         C      CTCCH1  EQU     11H             ; CTC
                         C      CTCCH2  EQU     12H             ; CTC
                         C      CTCCH3  EQU     13H             ; CTC
                         C
                         C      WDTER   EQU     0F0H            ; watch dog timer & standby mode
                         C      WDTCR   EQU     (WDTER + 1)     ; make WDT disable/clear
                         C      INTPR   EQU     0F4H            ; int priority
                         C
                         C              endif

  0000'                                 ASEG
                                        ORG     0100H

  0100    18 04                 START:  JR      SetInt                  ; set interrupt by CTC
  0102    18 21                 EXIT:   JR      StopInt                 ; stop interrupt
  0104    0000                  TIMCNT: DW      0                       ; interrupt counter

                                ; set CTC int
  0106    F3                    SetInt: DI
  0107    ED 5E                         IM      2
  0109    3E 01                         LD      A,high IntVec
  010B    ED 47                         LD      I,A
  010D    CD 0118                       CALL    IniCtc
  0110    21 0000                       LD      HL,0
  0113    22 0104                       LD      (TimCnt),HL
  0116    FB                            EI
  0117    C9                            RET


                                ; set CTC
  0118    3E 38                 IniCtc: LD      A,low IntVec
  011A    D3 10                         OUT     (CTCCH0),A              ; set vector addr
  011C    3E A7                         LD      A,10100111B             ; enable int,timer,pre:256,
  011E    D3 11                         OUT     (CTCCH1),A
  0120    3E F0                         LD      A,240                   ; 12.288*1000000/256/240=200[Hz] = 5ms
  0122    D3 11                         OUT     (CTCCH1),A
  0124    C9                            RET


                                ; stop CTC int
  0125                          StopInt:
  0125    3E 03                         LD      A,00000011B             ; reset channel
  0127    D3 11                         OUT     (CTCCH1),A
  0129    C9                            RET



                                ; timer interrupt

  012A                          IntCtc:
                                ;;      PUSH    AF
  012A    E5                             PUSH   HL
  012B    2A 0104                         LD    HL,(TIMCNT)
  012E    23                              INC   HL
  012F    22 0104                         LD    (TIMCNT),HL
  0132    E1                              POP   HL
                                ;;       POP    AF
  0133    FB                    IntNul: EI
  0134    ED 4D                         RETI


                                        ORG     ($+0007H) AND 0FFF8H

  0138                          IntVec:
  0138    0133                          DW      IntNul
  013A    012A                          DW      IntCtc
  013C    0133                          DW      IntNul
  013E    0133                          DW      IntNul



                                        END

３．リアルタイムモニタ
　タイマ割込みが動くことが確認できたので「リアルタイムモニタ（ZealMon）の製作」の記事で書いたZ80用リアルタイムモニタのデモを動かしてみました。前述の記事ではタイマ割込みができる動作環境が無かったのでＷｅｂ上で動作するＭＳＸ環境のMSXPenを使用しましたが、今回のAKI-80により実機上での確認が可能になりました（今では他にも自作のHD64180Compact環境でも可能）。
　デモを実行した画面のキャプチャが下図になります。想定通りに動きました。

★追記　2025/06/03　{
　下図で複数のタスクが同時に表示する時に交互表示ではなく２文字連続表示になっています。理由は次の通りです。CP/M側の処理をコールすることで文字表示を行っており、CP/M側の処理はスレッドセーフ性が保証されないためCP/M側の処理をコール中はタスクスイッチを行わないようにしています。
}

リアルタイムモニタ（ZealMon）のデモ実行画面

　X（旧Twitter）に投稿したメッセージに添付したリアルタイムモニタのデモ動画を貼っておきます。

AKI80を改造しCP/Mが動くようになり、タイマ割込みの動作を確認し問題ないので自作のリアルタイムモニタのデモを動かしてみました
それぞれのタスクが固定文字列を非同期で表示するだけなのですが実機で確認できるのはいいですねhttps://t.co/aaNs97gUac #AKI80 #Aki80Adapter https://t.co/zn2hh2NgJq pic.twitter.com/Re0DFs2giz
— skyriver (@wcinp) June 1, 2025

４．ケース
　今回はAKI-80を改造し、裏側にも追加配線がある状態なので保護する意味でもケースを作成しようと思っているのですが、Aki80Adapterを装着した状態だと直方体のケースに収まり辛いです。割込み試験を優先したので暫定的に底面だけを保護するボトムケースを作成してみました。
　下の写真はボトムケースに入れた状態でCP/Mを動かしている時の様子です。チップの文字が見えるようにライティングするとLEDの点灯状態が判らなくなる・・

ボトムケースに入ったCP/M動作中のAKI-80

[TOP] [ 前へ ] 連載記事一覧 [ 次へ ]

ラベル：AKI80 AKI80Gold AKI80改造 CP/M Aki80Adapter BlogAki80AdaBlog PIC18F14K50 M68AF127B twitter TMPZ84C015

posted by skyriver at 09:59| Comment(0) | Z80 |

2025年05月25日

AKI80でCP/M

１．はじめに
　秋月さんのスーパーAKI-80が秋葉原店で￥２８０（Ｚ８０にちなんで￥Ｚ８０と言うことらしい）で大量に販売されていてＸ（旧Twitter）のタイムラインで話題になっていてＺ８０色が一段と濃厚になっています。動かすために必要な部品は今では入手困難な物もあり、色々な対応情報がポストされています。
　個人的にはキットはあまり購入しないのですが、以前AKI-80ゴールドを購入したことを思い出し発掘しました（秋月さん製のROMライターも持っているのでこれにもAKI80が付いているはず）。
　発掘した基板は表面にピンヘッダを半田付けした状態で放置されていましたｗ
　そこで超小型Z80マイコン（Z80PicCompact）のようにUSB機能を有した20ピンのPIC（PIC18F14K50）を使って動かしてみようと思います。

２．基本設計
　基本的な構想は次の通りです。

ＳＲＡＭ
　基板上には３２ＫＢのＳＲＡＭが実装されていますが、全ＲＡＭの状態で動かしたいので手持ちの１２８ＫＢのＳＲＡＭ（M68AF127B）に乗せ換えます。ICパッケージの縦幅が広くてAKI80のパターンに合わないのでピンを折り曲げてSOJパッケージのように加工します。この手法はたまに見かけますがCPU実験室の管理人さんは猫が足をお腹の下に折り曲げて座る香箱座りにちなんで香箱付けと命名しているようです（うまい命名ですね）。
ＲＯＭ
　ＲＯＭは実装せずにＰＩＣ（PIC18F14K50T-I/S）が代行します。とは言っても今回使用するＰＩＣは非力で内蔵のフラッシュメモリ（８ＫＷｏｒｄ）では容量的に足りないのでリセット直後のブートコードだけＰＩＣに内蔵し、ＰＩＣに接続されているＳＤカードからブートするようにします。
　CP/Mを移植するまではhexloaderが起動するようにして任意のプログラムを起動できるようにします。
シリアル通信
　今回使用するＰＩＣにはＵＳＢ機能もあるのでＰＩＣとパソコンをＵＳＢで接続します。Ｚ８０から見るとＰＩＣはＩ／Ｏ装置のように見え、８ビットパラレルでＺ８０と通信します。パソコン～Ｚ８０間は調歩同期シリアルに一度も変換されずに接続されるので高速な通信が可能です。また、電源もＵＳＢから給電します。
外部記憶装置
　ＰＩＣのＳＰＩインターフェースにＳＤカードを接続します。Ｚ８０からはＩ／Ｏ空間上に８ビットバスで接続されているように見えます。
割込み対応
　Ｚ８０がＩ／Ｏ空間上のＰＩＣ（今回は0xec～0xefを割り当てた）にアクセスするとハード的にＷＡＩＴ状態になるようにすることでＰＩＣがＺ８０からの要求を取りこぼさないようにしています。
　しかし割込み応答時にIORQ/もアクティブになる（同時にＭ１／もアクティブになる）ため（この時のアドレスバスはメモリ上のコードをフェッチする際の値になる）、アドレスバスがたまたまＰＩＣのＩ／Ｏアドレスの値になった場合、ＷＡＩＴしないようにＰＩＣ用のＩ／Ｏアドレスディコードロジック内にＭ１／がhighであるという条件も付け加えました。
　上記のことは今回基板を起こしたAki80Adapterを製造依頼した後に追加したのでＩ／ＯアドレスディコードロジックはAKI80側に実装しました。
　どこに？・・1ゲートしか使用されていなかった 74VHC00 を利用（使用されていた1ゲートも今回の改造で不要になるので４ゲート使用可能）し、更に 74HC32 も重ねて実装しました。
　このようにロジックＩＣを重ねていけばいくらでもロジックを増やせそうにも思えますが、半田付けを例えば IC1-1Pin,IC2-1Pin,IC1-2Pin,IC2-2Pin・・の順にしないと半田付けが困難で直ぐにブリッジしてしまうので表面実装用のロジックＩＣを重ねると作業性が悪くなります。

３．今回の改造内容
　今回の改造内容は下記の回路図の通りです。左側の四角内がAKI80で右側が新規に基板を作成したAki80Adapterです。両者はAKI80のＲＯＭソケットで接続され、Aki80Adapter側はソケット対応の連結用丸ピン端子だけでＲＯＭは実装しません。

今回実施した改造

３－１）AKI80側の改造
　AKI80側の改造内容をAKI80の回路図上に書いたものが下図になります。上述のように中央の74VHC00は未使用になったので取り外し、パターンカット後に74HC32と74HC00を重ねて実装し直しました。

AKI80側の改造の回路図

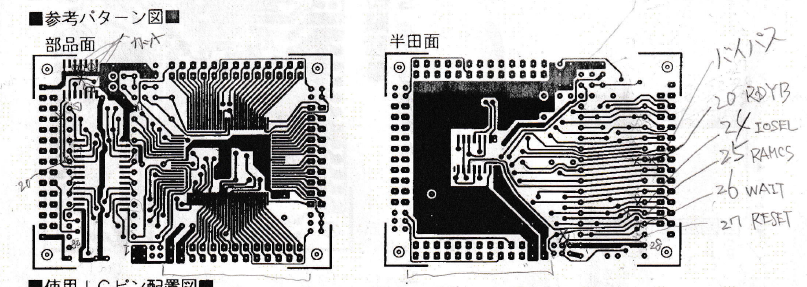

　同様に手書きではありますが、参考に（なるのか？）パターン図も載せておきます。

AKI80側の改造のパターン図

　上述した香箱処理したメモリの様子が下の写真です。

香箱処理したメモリチップ（上から）	香箱処理したメモリチップ（横から）

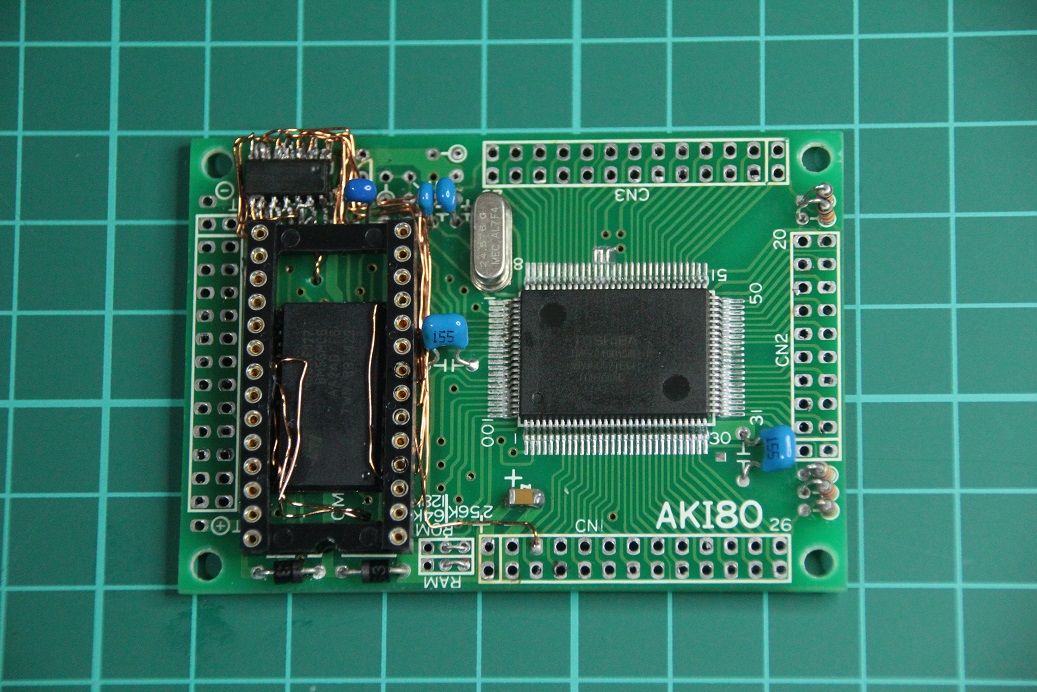

　改造後の状態が下の写真になります。SRAMとROMソケットの間の隙間は殆どないので見た目は良くないですが線材はSRAMの上を這わせました。基板のトップ面とボトム面の結線の線材を通すため、パターンカット兼用のホールをドリルで開けています。
　また、今回予定している確認を全て完了したわけではないので未洗浄で結線の固定やカプトンテープでの保護等もまだ行っていません。

改造後のAKI80（トップ面）	改造後のAKI80（ボトム面）

３－２）Aki80Adapterの制作
　今回制作したAki80Adapterのパターン図（グランドベタ化前）が下図になります。横やりが入ると面倒なのでグランドベタ化後の図は省略します（的確なコメントなら大歓迎）。

Aki80Adapterのパターン図

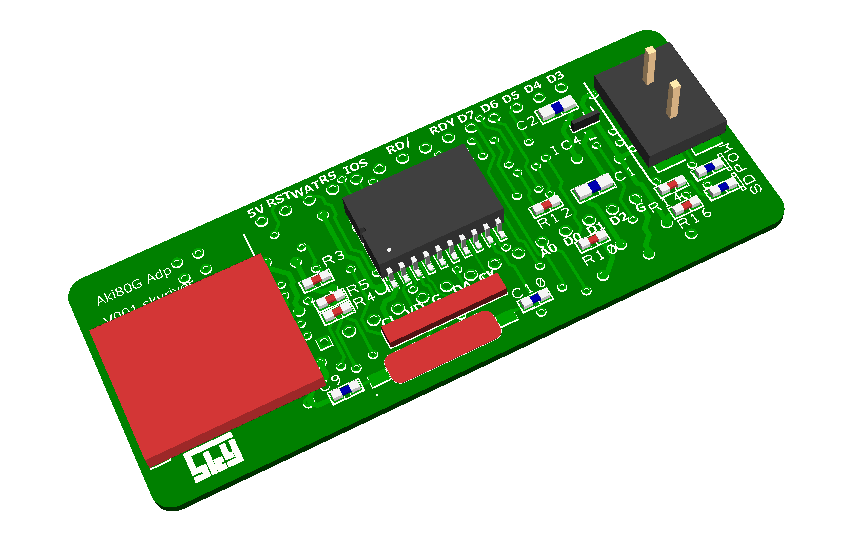

　３Ｄイメージが下図になります。

Aki80Adapterの３Ｄイメージ

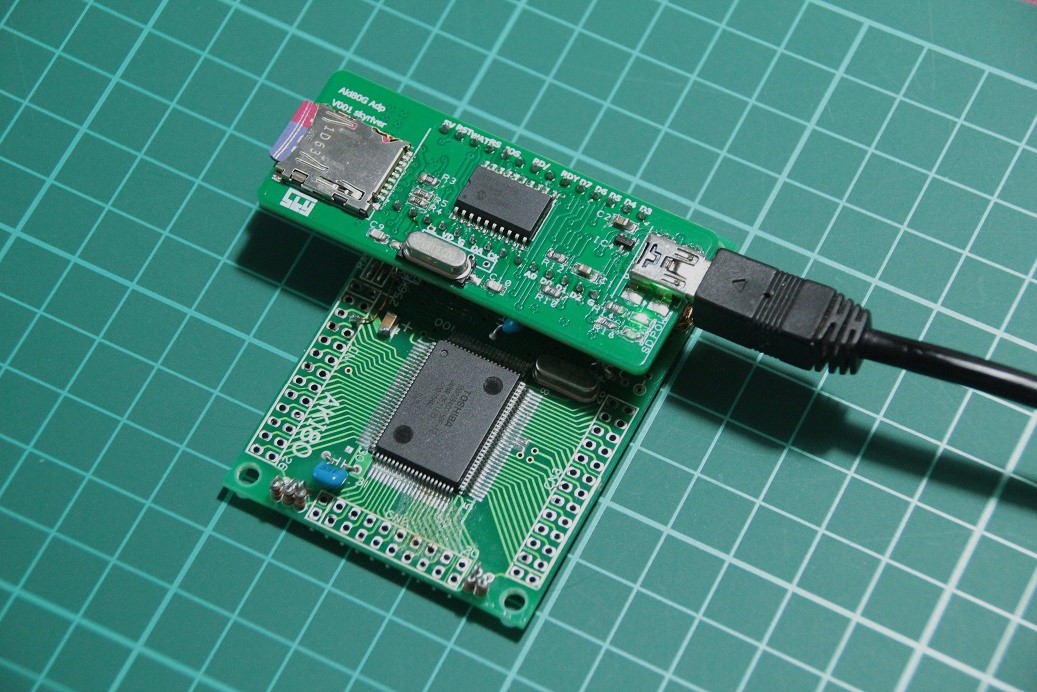

　出来上がったプリント基板が下の写真です。

Aki80Adapterのプリント基板

　部品実装後（洗浄前）が下の写真になります。

Aki80Adapter（トップ面）	Aki80Adapter（ボトム面）

４．動作確認
　下の写真は動作確認中の様子です。ピンヘッダ用の穴に釣り糸を通してロジアナからのプローブ線を固定しています。

動作確認の様子

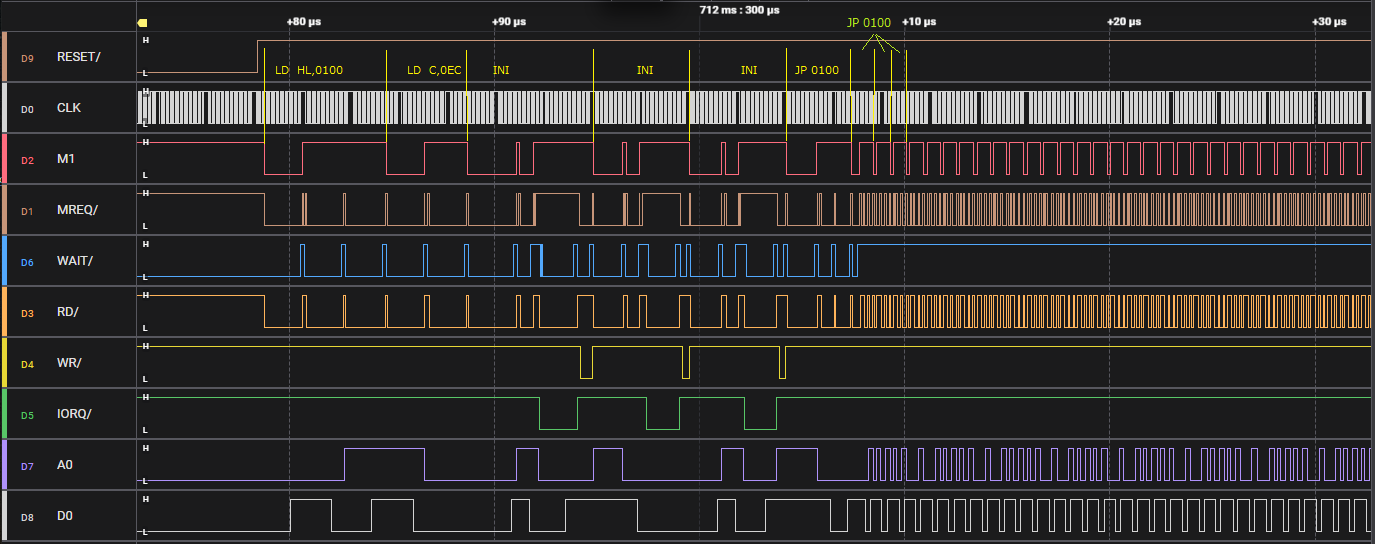

　動作確認としてPICがデータバス上にINI命令を出力してZ80に実行させることでメモリ上の0100hにJP 0100hの３バイトのコードを書き込ませた後、0100hへジャンプした時のロジアナ波形が下図になります。黄色文字の部分がPICが生成しているコードで右側の緑文字部分がメモリ上に書き込んだコードをZ80が実行している部分になります。メモリ上での動作はウェイト無しで12MHz動作になっています。

ロジアナ波形例

　ここまでくれば一段落ですね（ホッ）。

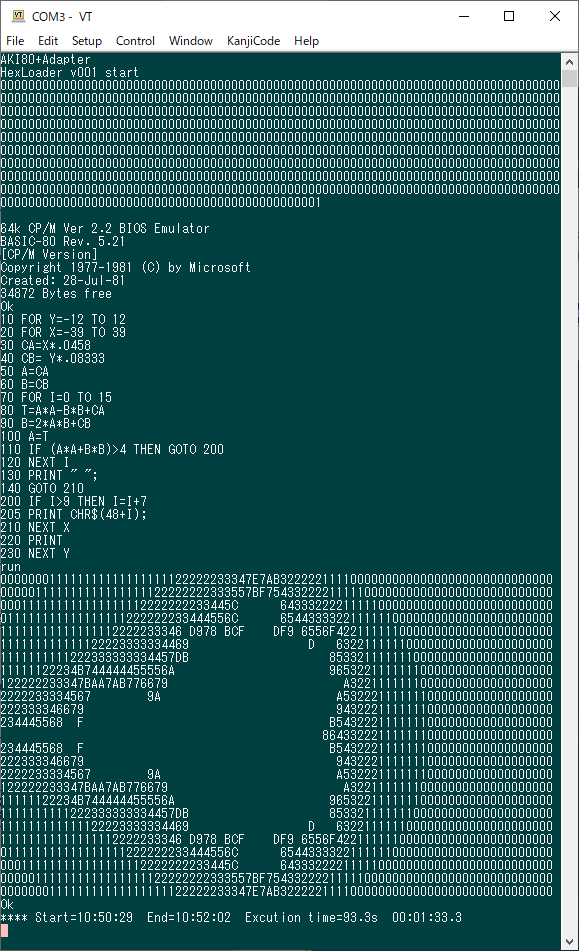

　まずはPICからZ80にHexLoaderをロードさせた状態で、CP/MのBIOSのエミュレート＋ＭＳＢＡＳＩＣのｈｅｘファイルを作成し、TeraTermからロードすることで無事ＭＳＢＡＳＩＣが動作しました。
　気が向いた時にＣＰ／Ｍも移植して見ようと思います。

CP/MのBIOSエミュによるMSBASICの起動

　X（旧Twitter）に投稿したメッセージに添付した動画を貼っておきます。

破格の値段のAKI80が話題になっていますが以前AKI80Goldを購入したことがあったので発掘しました
遅ればせながらUSB機能付き20ピンのPICを用いて動かしてみました
Z80の気持ちが判るようになってみたい・・
詳細は下記URLを参照してくださいhttps://t.co/NCbkKqj8Wj #Aki80Adapter #AKI80 pic.twitter.com/6v7uDtE8p0
— skyriver (@wcinp) May 25, 2025

★追記　2025/05/27

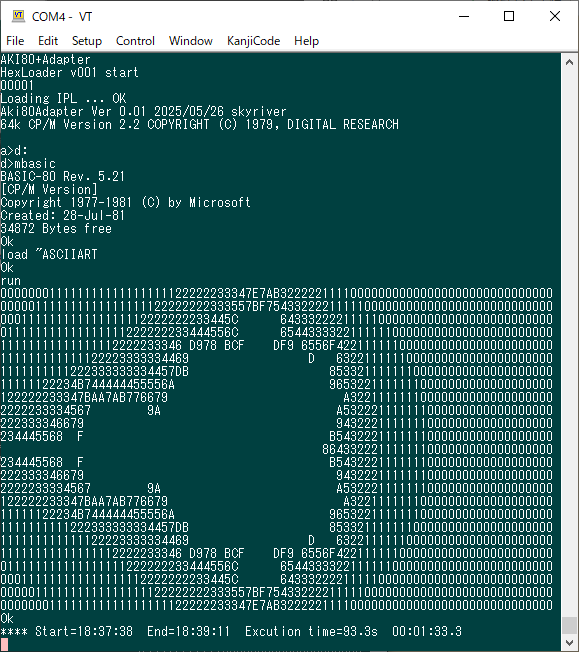

　PICからHexLoaderをロードした状態でBoot.hex（SDカードからIPLをロード後、IPLを起動する）を読み込んでCP/Mが立ち上がりました。PIC側の初期ロード対象プログラムをboot.hexに変更すれば、USB接続でCP/Mが自動起動するようにできますが、暫くはHexloaderが立ち上がる状態で遊んでみたいと思います。

CP/Mの起動画面
